定义：“人在回路控制”是一种特殊的控制形式，其中人显式的存在于系统闭环回路中且不可简单剥离。

一个控制系统具有（一般由人设定的）控制目标，其物理构成则包含传感器、控制器和执行器等组件。人在控制系统中既可以行使设定控制目标的功能，又可能充当其中任一物理构成组件[1]。

从机器的自主性角度，人与控制系统回路的关系则有三种可能：一是控制系统的操控需要人的具体指令，此时人在闭环中（in-the-loop），人是整个系统中不可缺少的一个部分；二是系统目标由人给出，执行则由具有部分自主性的机器自行进行，此时“人在闭环上”（on-the-loop）；第三则是机器可根据感知信息独立地确定目标并给出具体指令，无需人的介入，此时“人在闭环外”（out-of-the-loop）[2]。上述定义主要是从系统结构的角度考虑人在控制系统中的位置，大致包含了上述的“人在闭环中”和“人在闭环上”两种形式。

智能家居与智能可穿戴设备

智能家居设备和系统在近些年随着物联网、智能硬件等的迅速发展得到了大面积的普及。智能安防（指纹锁和云端监控等）、智能温控（Nest温控系统等）、智能灯光（光源联网、情境灯光等）等典型应用场景都有了很多成熟的产品。相信智能家居产品在未来会得到进一步的发展，使人们的生活越来越智能，越来越方便。但现有的智能家居产品与人的互动依然是极为简单的，在大多数情况下，智能家居产品的使用范式如下：人发出指令，智能家居产品自动执行指令，或者是，智能家居产品监测环境变化，自动执行一定操作。在这两种范式中，人都并不在智能家居系统的闭环回路中。

smart_home

智能家居产品是直接为人服务的，其性能的好坏最重要的指标应该是人的主观感受，因此将人显式的置于智能家居系统的闭环中是很必要的。智能家居的人在回路至少在以下两个方面有用：一是利用对人的状态的观测和估计[3]，使得智能家居产品的运行可以按照人的状态变化而变，比如随着人的情绪或工作状态而变的灯光系统；二是提供人的最终决断权，智能系统提供执行选项，而由人根据主观意图进行最终选择。这构成为具备情境感知的智能家居的基本框架。

类似于智能家居产品，智能可穿戴设备近些年也得到了爆发式的增长。大多数智能可穿戴设备本身仅仅是单个的设备，并不构成明显的控制闭环。如手环和智能手表可以测量佩戴者的步数，甚至检测较为复杂的运动形式，或提供在浅睡区叫醒的功能，但在所有这些功能中人的参与并不深入，主要是作为受控对象而存在,并不承担更主动的控制角色。

更广义上讲，各类康复机器人也都属可穿戴设备。比如霍金的轮椅，和用于辅助有困难的人行走的装置等[4]。现有的设备在智能化和人的参与上（主要是人的状态估计[5]）仍存在比较大的发展空间。

人在回路自行车控制

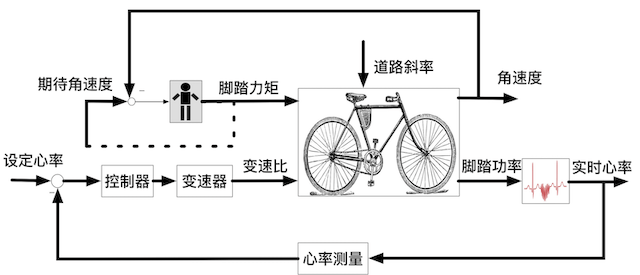

利用可穿戴设备可设计较为复杂的控制系统。在[6]中，自行车骑手配备了一个测量心率的可穿戴设备，该设备实时进行心率测量，然后与设定心率相比，以此信号调整骑手的骑行功率。系统架构见下图。

bicycle

数学上，该系统可通过对自行车的车轮角速度$\omega_p$的动态变化、人的骑行效率和人的心率动态三者的描述而得到定量刻画。在本例中，人的心率、骑行功率等都深入构成为控制系统的一个组成部分，成为一个典型的人在回路的控制系统例子。与单纯机器构成的系统比较，人的心率和骑行功率变化等都具有很大的随意性，因而也就对控制系统的设计提出了不同于传统控制系统的挑战。

人在回路控制的关键

人在回路的控制系统大多具有以人为中心、机器是人的辅助的特点[7]。智能家居产品的首要目标是满足人对家居生活简单、轻松、自动的要求，可穿戴设备的首要目标是准确监测人的各项状态并提供合理建议，武器的最终控制权在人手中，霍金的轮椅以满足他的需要为唯一存在价值。人加入到控制系统的回路中，是因为只有这样人的需求才能得到更好的满足，而不是要辅助机器完成本该由机器完成的功能。

由于上述特点，人在回路控制中最为关键的问题就是对人的需求的准确理解和建模。唯其如此，控制系统的设计才能有的放矢。然而，最为困难的也是难以获取人的准确模型：人的感知、认知、目的、意图、决策等都有太大的随意性和难以量化的特点，很难用控制系统中熟悉的在数学上严格的微分方程、差分方程等工具描述。如何将人的准定量的、可能基于非严格的生理学和心理学的模型，与传统控制系统的严格数学模型有机合理的结合起来，是人在回路控制的关键问题。

参考文献

  1. [1]Y. Ding, M. Kim, S. Kuindersma, and C. J. Walsh, “Human-in-The-Loop Optimization of Hip Assistance with A Soft Exosuit During Walking,” Sci. Robot., vol. 3, no. 15, p. eaar5438, Feb. 2018.
  2. [2]V. Boulanin and M. Verbruggen, “Mapping the Development of Autonomy in Weapon Systems,” Stockholm International Peace Research Institute (SIPRI), Nov. 2017.
  3. [3]M. Kim et al., “Human-in-The-Loop Bayesian Optimization of Wearable Device Parameters,” PLoS ONE, vol. 12, no. 9, pp. e0184054–15, Sep. 2017.
  4. [4]M. Corno, P. Giani, M. Tanelli, and S. M. Savaresi, “Human-in-the-Loop Bicycle Control via Active Heart Rate Regulation,” IEEE Trans. Control Syst. Technol., vol. 23, no. 3, pp. 1029–1040, Mar. 2015.
  5. [5]D. S. Sousa Nunes, P. Zhang, and J. Sa Silva, “A Survey on Human-in-the-Loop Applications Towards an Internet of All,” IEEE Commun. Surv. Tut., vol. 17, no. 2, pp. 944–965, Feb. 2015.
  6. [6]G. Grote, J. Weyer, and N. A. Stanton, “Beyond Human-Centred Automation – Concepts for Human–Machine Interaction in Multi-Layered Networks,” Ergonomics, vol. 57, no. 3, pp. 289–294, Mar. 2014.
  7. [7]K. A. Tahboub, “Intelligent Human-Machine Interaction Based on Dynamic Bayesian Networks Probabilistic Intention Recognition,” J. Intell. Robot. Syst., vol. 45, no. 1, pp. 31–52, Mar. 2006.
